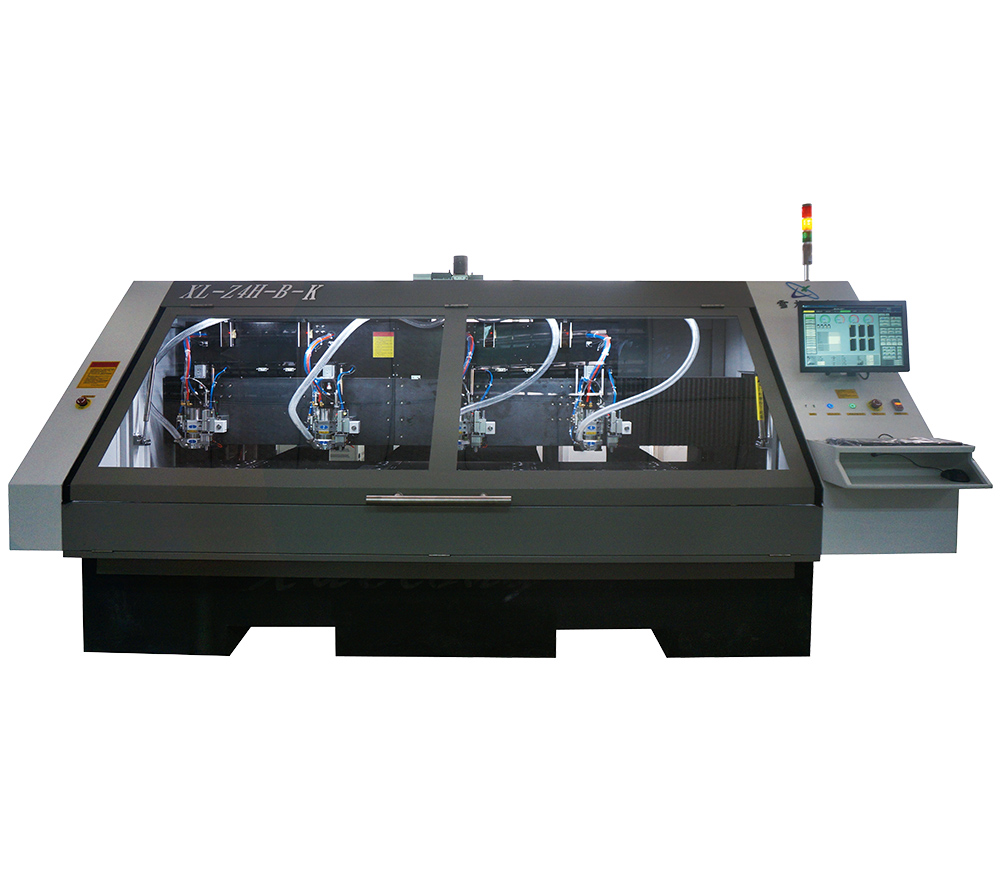

四轴高速钻孔机

型号

XL-Z4H-B-K

雪龙高速钻孔机

  • 产品详情
  • 视频
  • 详细参数
  • 工艺应用

产品详情

大胆应用新技术、新材料、新工艺、不断改良设计,引领行业技术新标准

      雪龙高速钻孔机系列是印制线路板钻孔的专业设备。本系列机床具有精度高、速度快、振动小、刚性强、性能稳定、功能齐全、价格实惠等特点。系统以WIN10为操作平台,独立运动控制器模式,多任务工作方式,功能强大、简单易用,钻孔加工进度、精度不受其他软件、病毒等影响。数据编辑与机器操作分开,设置用户权限,可对各种参数进行限制,避免误操作。系统支持多种坐标系中进行钻孔加工,刀长、刀径检测、断刀检测、快钻、躲避销钉、钻槽、钻圆优化及工具参数、刀库设置、断刀处理、缺省参数等强大管理功能。

详细参数

优化创新,让产品,更快,更稳定,更放心

机器型号 XL-Z2H-K XL-Z2H-B-K XL-Z4H-K XL-Z4H-B-K
最大加工范围 550×640mm 660×750mm 550×640mm 660×750mm
主轴转速 200,000RPM 200,000RPM 200,000RPM 200,000RPM
电机驱动器 交流伺服电机 交流伺服电机 交流伺服电机 交流伺服电机
导轨及丝杆 进口精密滚珠丝杆和直线导轨
移动速度 30m/min 30m/min 30m/min 30m/min
光栅尺
刀具检测 刀径+断刀检测 刀径+断刀检测 刀径+断刀检测 刀径+断刀检测
钻孔范围 φ0.15mm~6.35mm φ0.15mm~6.35mm φ0.15mm~6.35mm φ0.15mm~6.35mm
钻孔精度(雪龙条件) ±0.05mm ±0.05mm ±0.05mm ±0.05mm
定位夹紧系统 自动定位夹紧系统 自动定位夹紧系统 自动定位夹紧系统 自动定位夹紧系统
电源要求 220V±3%,5KW 220V±3%,5KW 220V±3%,7KW 220V±3%,7KW
气压要求 (0.65-0.75)Mpa (0.65-0.75)Mpa (0.65-0.75)Mpa (0.65-0.75)Mpa
刀具库 200x2 300x2 200x4 300x4
外形尺寸 2080×2070×2030mm 2230×2150×2060mm 3510×2100×2030mm 3650×2150×2110mm
重量 3.2T 3.2T 5.8T 5.8T
