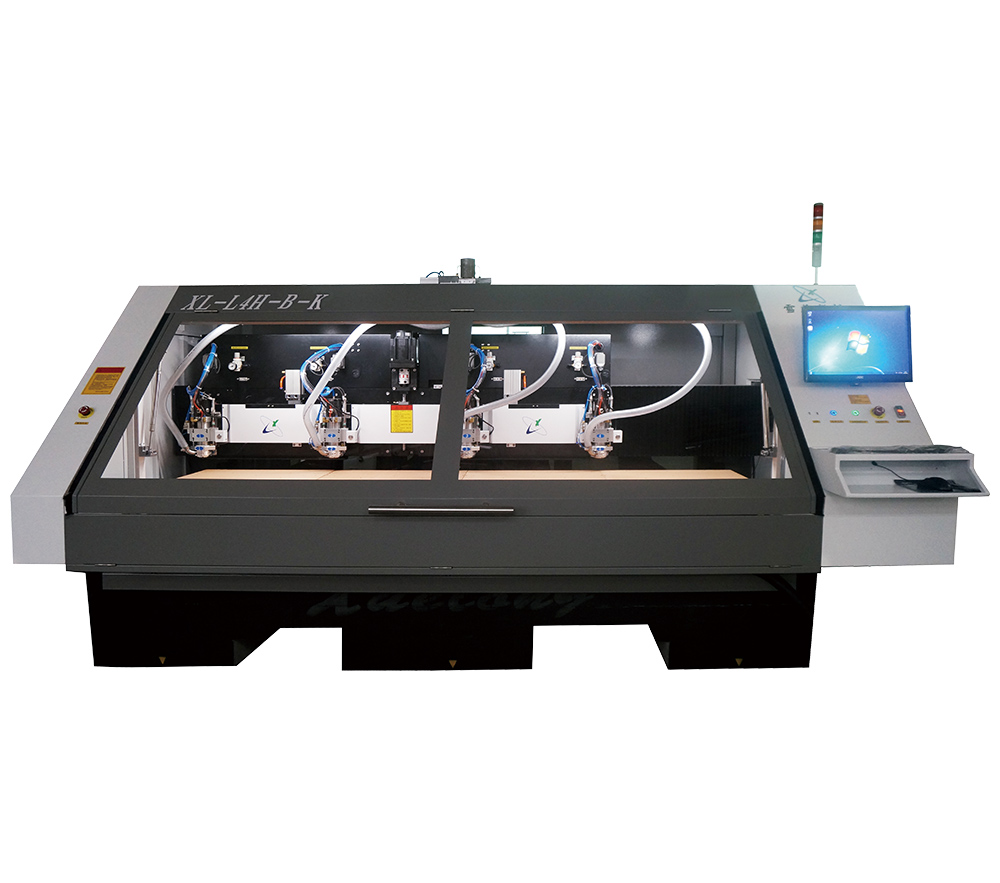

四轴深控高速成型机
- 产品详情
- 视频
- 详细参数
- 工艺应用
产品详情
大胆应用新技术、新材料、新工艺、不断改良设计,引领行业技术新标准
雪龙深控高速成型机系列,是一款高科技数控产品,主要针对有控深锣板需求而设计的专业设备,具有常规成型机加工不了的自动控制锣板深度功能。该机型是在我司常规成型机的基础上增加了一套Z轴测量系统,加工时压脚光栅尺感应压脚碰到板面的位置高度,最小分辨率可达到±0.001MM,通过系统软件计算位置并作出Z轴深度调整,保证盲锣深度的准确性,从而实现了控深锣板功能。控深锣板精度(光板)达到±0.05MM以内,该机也可以加工刀径∮0.5MM以上的控深钻加工。
详细参数
优化创新,让产品,更快,更稳定,更放心
机器型号 | XL-L2H-K | XL-L2H-B-K | XL-L4H-B-K | XL-L6H-B-K | |
最大加工范围 | 550×700mm | 660×750mm | 660×750mm | 660×810mm | |
主轴转速 | 60,000RPM | 60,000RPM | 60,000RPM | 60,000RPM | |
电机驱动器 | 交流伺服电机 | 交流伺服电机 | 交流伺服电机 | 交流伺服电机 | |
导轨及丝杆 | 进口精密滚珠丝杆和直线导轨 | ||||
移动速度 | 30m/min | 30m/min | 30m/min | 30m/min | |
脱料模式 | 自动脱料 | 自动脱料 | 自动脱料 | 自动脱料 | |
刀具检测 | 接触式对刀仪+刀径检测 | ||||
X/Y轴光栅尺、第二光学尺 | 有 | 有 | 有 | 有 | |
钻孔范围 | φ0.5~6.35mm | φ0.5~6.35mm | φ0.5~6.35mm | φ0.5~6.35mm | |
成型精度(雪龙条件) | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | |
深度控制(雪龙条件) | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | |
电源要求 | 三相交流220V±3%,5KW | 三相交流220V±3%,5KW | 三相交流220V±3%,7KW | 三相交流220V±3%,15KW | |
气压要求 | (0.65-0.75)Mpa | (0.65-0.75)Mpa | (0.65-0.75)Mpa | (0.65-0.75)Mpa | |
刀具库 | 50x2 | 100x2 | 200x4 | 200x6 | |
外形尺寸 | 2080×2070×2030mm | 2230×2150×2060mm | 3650×2150×2110mm | 4800mm×2170mm×2200mm | |
重量 | 3.2T | 3.2T | 5.8T | 11.5T |
